Garisan berisometri dan bukan berisometri

Garisan yang selari dengan mana-mana satu paksi isometri dinamakan garisan berisometri. Garisan yang tidak selari dengan mana-mana paksi isometri dinamakan garisan bukan berisometri.


Permukaan oblik

Permukaan oblik ialah permukaan yang tidak selari dengan mana-mana satah isometri.



Lengkung dalam isometri

Bulatan penuh, separuh bulatan dan suku bulatan dalam isometri kelihatan seperti elips. Untuk melukis bulatan, pembinaan elips dengan kaedah empat pusat digunakan.

Sudut dalam isometri

Sudut dalam isometri tidak dilukis mengikut magnitudnya yang sebenar. Sebagai contoh, sudut tepat pada objek dilukis 60º atau 120º dalam pandangan isometri.

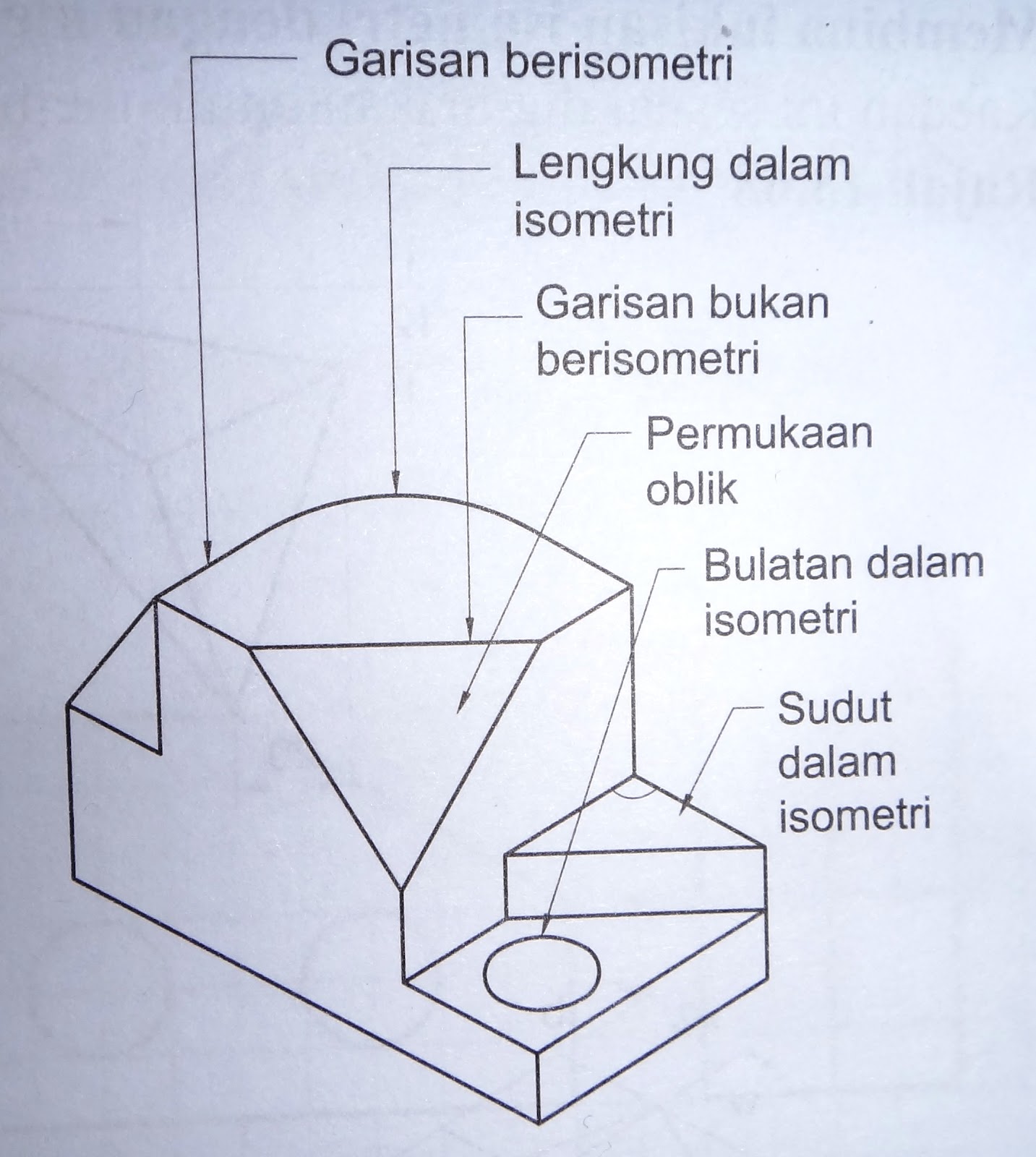

Rajah 3.0 : Ciri-ciri dalam lukisan isometri
